محصولIتولید نهاد

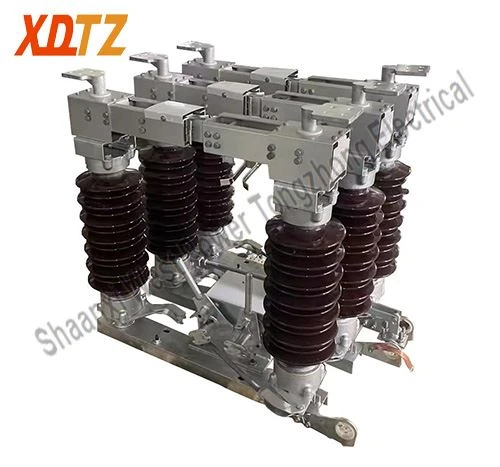

GW 4-40. 5 سوئیچ جداسازی ولتاژ بالا در فضای باز یک دستگاه 3-} AC دستگاه برقی با ولتاژ بالا ،مورد استفاده در سیستم ولتاژ 40.5 برای خطوط ولتاژ بالا در تغییر بدون بار ، و همچنین اتوبوس ولتاژ بالا در زیر تعمیر ، قطع کننده مدار و سایر تجهیزات الکتریکی و خطوط ولتاژ با ولتاژ بالا با انزوا الکتریکی است.

ساخت محصول

GW 4-40 5 سوئیچ جداکننده ولتاژ بالا در فضای باز چرخش افقی دو ستون است. از جمله 3 قطب منفرد ، هر قطب یک ساختار دو ستون است ، که عمدتاً از پایه ، عایق ستون تشکیل شده است ، هر قطب به ترتیب از 2 عایق تشکیل شده است ، به ترتیب ، که بر روی دو انتهای صندلی یاتاقان نصب شده است ، با اتصال متقابل ، می تواند به صورت افقی در محدوده 90 درجه چرخانده شود ، قسمت رسانا به ترتیب به دو قسمت از منزل تقسیم می شود ، به ترتیب ، تماس با دو طرفه را به صورت مأموریت قرار می دهد. هنگامی که مکانیسم کار می کند ، یکی از عایق های ستون برای چرخش 90 درجه هدایت می شود ، ستون دیگر عایق نیز به دلیل درایو میله اتصال ، 90 درجه نیز چرخانده می شود و چاقوهای دروازه به همان طرف تقسیم و بسته می شوند. به منظور اطمینان از توالی صحیح عملکرد بین سوئیچ قطع ارتباط و سوئیچ گوشتی ، دستگاه های اتصال مکانیکی و الکتریکی قابل اعتماد به محصول و مکانیسم اضافه شده اند.

نوع محصول

1. نوع معمولی ، نوع مقاوم در برابر خاک ، نوع فلات

2. عمل الکتریکی ، عملکرد دستی

3. بدون زمین ، یک زمین زمینی ، دو برابر زمین

مشخصاتسعادتممتاز

شماره	نام	واحد	داده
1	ولتاژ دارای امتیاز	kv	40.5
2	فرکانس دارای امتیاز	هرتز	50
3	جریان فعلی	A	630-4000
4	جریان شکستن اتصال کوتاه	کاخ	31.5 40 50
5	دارای جریان مقاومت در برابر جریان (اوج)	کاخ	80/100/125
6	فرکانس قدرت دارای ولتاژ مقاومت در برابر	kv	86 (در میان شکاف های تماس) / 110 (به زمین)
7	نیروی کشش افقی دارای پایانه ها	N	750
8	وزن تک قطبی	کلوت	85
