عایق بوش 12 کیلو ولت
video
عایق بوش 12 کیلو ولت

عایق بوش 12 کیلو ولت

1. ولتاژ نامی: 12 کیلو ولت
2. روش نصب: به داخل کابینت ها یا بین کابینت و سایر اشیاء متصل به زمین نفوذ کنید.
3. کابینت سازگار: سازگار با تابلو برق KYN28A-12.
4. مزایای محصول: عملکرد عالی عایق الکتریکی، حفاظت مکانیکی، عملکرد آب بندی برتر و نصب آسان.
ارسال درخواست
معرفی محصول

عایق بوش 12 کیلو ولت برای نیروگاه های سه فاز سیستم AC و تجهیزات توزیع پست با ولتاژ نامی 12 کیلو ولت و فرکانس 50 تا 60 هرتز مناسب است. از آن برای عبور قطعات رسانا از پارتیشن ها، دیوارها یا سایر اشیاء زمینی استفاده می شود و به عنوان یک تکیه گاه عایق و اتصال ثابت بین هادی های خارجی (شینه ها) عمل می کند.



عایق بوش 12 کیلو ولت یک جزء عایق است که در سطح ولتاژ 12 کیلو ولت استفاده می شود. عملکرد اصلی آن این است که به هادی ها اجازه می دهد به طور ایمن از موانع زمین (مانند دیوارهای کابینت سوئیچ و محفظه های ترانسفورماتور) عبور کنند و در عین حال از عایق الکتریکی و پشتیبانی مکانیکی اطمینان حاصل کنند.

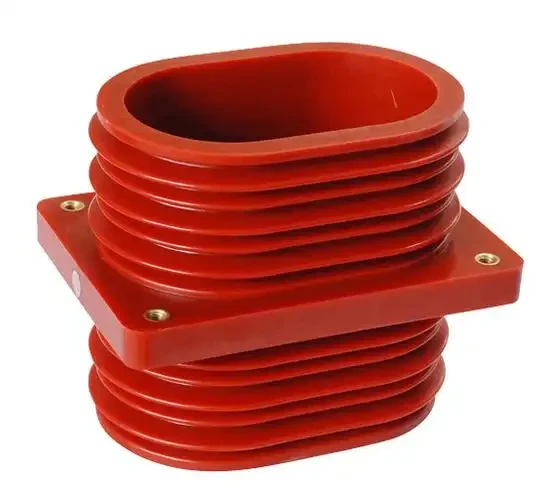

12kV Bushing Insulator supplier









مشخصات محصول







مشخصات Sهیت

پارامتر بوش رزین اپوکسی
ولتاژ نامی 12 کیلو ولت
محدوده فعلی رتبه‌بندی شده 630A – 4000A
رتبه بندی رایج فعلی 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A
ولتاژ مقاومت فرکانس برق (1 دقیقه) 48 کیلو ولت
ولتاژ مقاومت در برابر ضربه رعد و برق 75 کیلو ولت - 85 کیلو ولت
سطح تخلیه جزئی (PD). کمتر یا مساوی 5 pC
فاصله خزش 384 میلی متر - 1240 میلی متر
سطح آلودگی (IEC 60815) کلاس II - IV (با پوشش)
دمای عملیاتی -40 درجه – +85 درجه
رتبه حفاظتی IP67 - IP68
استانداردهای قابل اجرا IEC 60137، GB/T 4109
ابعاد نصب معمولی 100×100 میلی متر، 125×125 میلی متر (استاندارد)
ترکیب مواد رزین اپوکسی سیکلوآلیفاتیک (ریخته گری APG)





مزایای محصول


عایق بوشینگ 12 کیلو ولت مزایای زیادی دارد:




عملکرد عالی عایق الکتریکی

به طور موثر از تماس تصادفی بین قطعات رسانا در پتانسیل های مختلف جلوگیری می کند و از خطاهای الکتریکی مانند اتصال کوتاه جلوگیری می کند. این می تواند سطوح ولتاژ خاصی را تحمل کند و از عملکرد ایمن و پایدار سیستم قدرت اطمینان حاصل کند.



حفاظت مکانیکی

از سیم ها یا کابل های عبوری از دیوارها در برابر آسیب های مکانیکی مانند فشرده سازی یا اصطکاک دیوار محافظت می کند. همچنین از آسیب دیدن سیم کشی داخلی از ضربه ها و لرزش های خارجی جلوگیری می کند.





عملکرد آب بندی برتر

از ورود گرد و غبار، رطوبت و سایر آلاینده ها به داخل بوش جلوگیری می کند که می تواند بر عملکرد الکتریکی آن تأثیر بگذارد. آب بندی خوب همچنین به جلوگیری از ورود حیوانات کوچک کمک می کند و خطر حوادث الکتریکی را کاهش می دهد.



نصب آسان

ساختار نسبتاً ساده است، فرآیند نصب را آسان می کند، در زمان و هزینه های نیروی کار صرفه جویی می کند. می تواند با محیط های مختلف نصب و سازه های دیوار سازگار شود.


برنامه های کاربردی محصول



بوش دیواری چینی در تجهیزات توزیع برق و تجهیزات برق فشار قوی در نیروگاه ها و پست ها استفاده می شود. این به هادی ها اجازه می دهد تا از پارتیشن های زمین، دیوارها یا پوشش تجهیزات الکتریکی عبور کنند و از قطعات رسانا برای عایق بندی آنها از زمین یا پوشش حمایت کنند.




طرح کلی محصول




TGA01-12تایپ کنید



مدل

A

B

TGA01-1

53

10

TGA01-2

63

10

TGA01-3

65

15

TGA01-4

70

18

TGA01-5

85

15

TGA01-6

90

18

12kV Bushing Insulator manufacturer
12kV Bushing Insulator factory

TGA02-12تایپ کنید



مدل

A

B

مدل

A

B

TGA02-1

65

15

TGA02-9

96

26

TGA02-2

70

18

TGA02-10

110

20

TGA02-3

70

45

TGA02-11

110

25

TGA02-4

85

15

TGA02-12

110

45

TGA02-5

90

20

TGA02-13

133

18

TGA02-6

90

25

TGA02-14

135

45

TGA02-7

90

45

TGA02-15

137

20

TGA02-8

90

70



TGA03-12تایپ کنید



مدل

A

B

مدل

A

B

TGA03-1

70

18

TGA03-8

110

45

TGA03-2

85

15

TGA03-9

110

70

TGA03-3

90

18

TGA03-10

133

18

TGA03-4

90

20

TGA03-11

135

45

TGA03-5

90

22

TGA03-12

133

68

TGA03-6

90

45

TGA03-13

137

20

TGA03-7

110

18

TGA03-14

137

65

12kV Bushing Insulator supplier





طبقه بندی عایق بوش 12 کیلو ولت بر اساس مواد



نوع مواد ویژگی های کلیدی مزایا معایب
بوش چینی مواد سرامیکی سنتی، سطح لعاب هزینه کم، عمر طولانی، مقاومت عالی در برابر آب و هوا، تعمیر و نگهداری رایگان- شکننده، عملکرد ضعیف لرزه ای، وزن سنگین
بوش رزین اپوکسی رزین ریخته گری (فرایند APG)، با یا بدون محافظ تعبیه شده طراحی فشرده، ساخته شده-در لایه کنترل میدان ممکن، عملکرد لرزه ای خوب، فرآیند APG فضاهای خالی را از بین می برد محافظت در برابر اشعه ماوراء بنفش برای استفاده در فضای باز مورد نیاز است
بوش کامپوزیت محفظه لاستیکی سیلیکونی + هسته فایبرگلاس مقاومت عالی در برابر آلودگی، سطح آبگریز، مقاوم در برابر اشعه ماوراء بنفش، سبک وزن هزینه بالاتر
بوش کاغذ آغشته به روغن- عایق کاغذ آغشته به روغن قدرت عایق بالا، عملکرد حرارتی خوب نیاز به مهار روغن، تعمیر و نگهداری مورد نیاز است





نمایش تصویر عایق بوش



12kV Bushing Insulator 1

عایق بوش در انبار

12kV Bushing Insulator 2

بوش رزین اپوکسی

12kV Bushing Insulator 3

عایق بوش مربعی

12kV Bushing Insulator 4

عایق بوش 24 کیلو ولت
