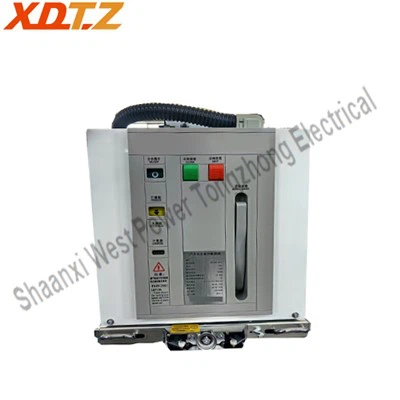

VTZ-12 Circuit Circuit Vacuum Circuit Circuit Circuit Circuit Vetz-12 (مدل ویژه Tongzhong Electric) یک سوئیچ داخلی برای ولتاژ دارای امتیاز 12kV ، AC 50/60Hz است. این مکانیزم عملیاتی مگنت دائمی را اتخاذ می کند و برای موارد خاص در شرکتهای مختلف صنعتی و معدن و تجهیزات شبکه برق مناسب است. واحد واگن برقی را می توان مستقیماً با سوئیچ Kyn28A-12 استفاده کرد و مستقیماً جایگزین قطع کننده مدار خلاء یکپارچه سه فاز معمولی در سوئیچ موجود است.

مشخصات محصول

مشخصات Sمفتخر

شماره	نام	واحد	داده
1	ولتاژ دارای امتیاز	kv	12
2	فرکانس دارای امتیاز	هرتز	50/60
3	جریان فعلی	A	630/1250
4	دارای ولتاژ مقاومت در برابر فرکانس قدرت	kv	48 (مقدار مشترک) /42 (در فاصله جداسازی)
5	Impulse Lighting دارای ولتاژ مقاومت می کند	kv	85 (مقدار مشترک) /75 (در فاصله جداسازی)
6	جریان شکستن اتصال کوتاه	کاخ	25/31.5
7	جریان-مدار-مدار-ساخت جریان (اوج)	کاخ	63/80
8	دارای جریان مقاومت در برابر جریان (اوج)	کاخ	63/80
9	مدت زمان درجه بندی مدار کوتاه	s	4
10	چرخه های عملیاتی در جریان شکستن اتصال کوتاه	بار	E2
11	استقامت مکانیکی	بار	10000
12	دنباله عملیاتی استاندارد	-	O-0.3S-Co-180S-Co
13	All0wable با ضخامت مخاطبین	مگنی	کمتر از یا برابر با 3

مکانیکیCشخصیت

شماره	نام	واحد	داده
1	ترخیص بین مخاطبین باز	مگنی	9±1
2	بیش از حد مسافرتی	مگنی	3.5±0.5
3	میانگین سرعت بسته شدن	m/s	0.7±0.2
4	میانگین سرعت باز (میانگین سرعت در 6 میلی متر افتتاحیه اولیه)	m/s	1.4±0.2
5	دارای امتیاز نهایی تماس خارجی اضافه شده است	N	2500 ± 200n (25KA) 3100 ± 200n (31.5ka)
6	وقت خود را گرفتن	ام‌اس	15 ~ 35ms
7	زمان شکستن	ام‌اس	کمتر از یا برابر با 15
8	با مدت زمان تندرست در عملیات بسته شدن تماس بگیرید	ام‌اس	کمتر از یا برابر با 2
9	اختتامیه/باز کردن هیچ شباهتی از مخاطبین 3 فاز	ام‌اس	کمتر از یا برابر با 2

مزایای محصول

شکن خلاء ولتاژ با ولتاژ بالا کنترل شده با VTZ-12 دارای مزایای بسیاری است:

عملکرد قطع کننده مدار:

E2-C2-M2

ساختار ساده و قابل اعتماد:

مکانیسم آهنربای دائمی ، طراحی مستقل سه فاز ، کنترل مستقل مراحل A ، B و C ؛

قابلیت هدایت زیاد

یک طرح مدار رسانا منطقی ، نیاز به افزایش دما 1.1 برابر جریان دارای امتیاز را برآورده می کند.

هدایت زیاد:

طراحی مدار رسانا معقول ، سطح افزایش دما 1.1 برابر جریان دارای امتیاز را برآورده می کند.

سازگاری بالا:

این محصول از نظر اندازه با سوئیچ های کابینت سری معمولی Kyn28-12 یکسان است و نیاز به طراحی ویژه کابینت را از بین می برد و آن را برای انواع محیط های تبدیل برق مناسب می کند.

برنامه های کاربردی محصول

VTZ-12 Circuit Circuit Circuit Circuit Circuit Circuit Vetz-12 دارای برنامه های بسیاری است:

قطع کننده مدار زمینی تک فاز

سایت حفاظت از سیستم شبکه برق

سوئیچینگ فاز و قدرت واکنشی

محل جبران خسارت

سایت تست ویژه

طراحی طرح کلی محصول

VTZ-12 indoor phase-controlled vacuum circuit breaker drawing

نمودار سیم کشی محصول

قطع کننده های مدار کنترل شده با فاز سری VTZ-12 محصولات سفارشی هستند و حالت خط ثانویه باید با توجه به محیط عملیاتی کاربر تعیین شود.
