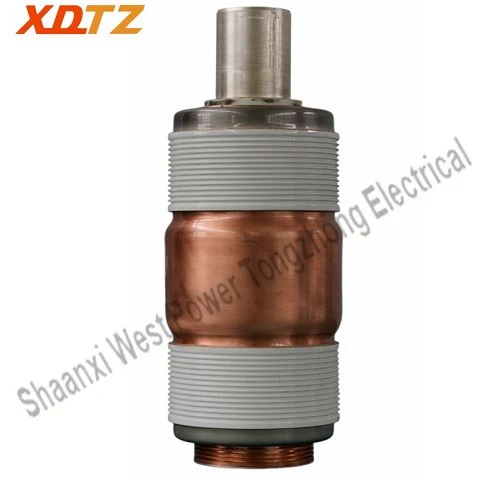

قطع کننده خلاء 40.5 کیلو ولت برای مدار شکن خلاء

1

فرکانس نامی (fr)

هرتز

50/60

2

ولتاژ نامی (Ur)

کیلوولت

40.5

3

ولتاژ مقاومت در برابر فرکانس توان کوتاه مدت (1 دقیقه) (Ud)

کیلوولت

95

4

ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) (بالا)

کیلوولت

185

1

جریان دارای رتبه (Ir)

A

630/1250/1600/2000/2500

2

جریان قطعی نامی اتصال کوتاه (ISC)

کا

25/31.5

3

چرخه های عملیاتی در جریان قطعی نامی اتصال کوتاه

چرخه ها

30

4

جریان مقاومت کوتاه مدت (Ik)

کا

25/31.5

5

مدت زمان رتبه بندی اتصال کوتاه (tk)

s

4

6

جریان مقاومتی نامی (پیک) (IP)

کا

63/80

7

جریان نامی اتصال کوتاه (IMC)

kA

63/80

8

مولفه DC جریان قطعی اتصال کوتاه نامی

%

40

9

توالی عملیاتی استاندارد

میلی متر

O٪7b٪7b0٪7d٪7d.3s-CO٪7b٪7b3٪7d٪7ds-CO

1

انبوه قطعات متحرک

کیلوگرم

3.2~3.5

2

نیروی تماس خود بسته

N

200±50~230±100

3

فشار تماس نامی

N

2700±200~4700±100

1

پاکسازی بین تماس منتقل شده و ثابت

میلی متر

22±1

2

میانگین سرعت باز شدن (از 75٪ فاصله تماس تا موقعیت بسته تماس)

m/s

1.7±0.3

3

میانگین سرعت بسته شدن (از 30 درصد فاصله تماس تا موقعیت بسته تماس)

m/s

0.8±0.2

4

تماس با بسته شدن Bounce Time

ام‌اس

کمتر یا مساوی 2

5

عدم همزمانی بسته شدن و باز شدن تماس

ام‌اس

کمتر یا مساوی 2

6

تماس باز کردن دامنه بازگشت

میلی متر

کمتر یا مساوی 2

1

دوره ذخیره سازی

سالها

20

2

استقامت مکانیکی

بار

10000

3

ضخامت سایش مجاز تماس

میلی متر

3
