مرجع انتخاب مدار شکن و کلید وکیوم

1- نحوه انتخاب مدار شکن خلاء VCB

در اینجا چند نکته اساسی وجود دارد که به خریداران مهندس VCB کمک می کند تا محصولات VCB خود را به طور کارآمد و حرفه ای انتخاب کنند.

الف. داده های مشخصات فنی سمت راست را پر کنید

-ولتاژ نامی

-جریان رتبه‌بندی شده

-جریان قطعی رتبه‌بندی شده

-جریان قطع اتصال کوتاه نامی

-جریان اتصال کوتاه نامی (اوج)

-مدت رتبه بندی اتصال کوتاه

-توالی عملیات رتبه‌بندی شده

-ولتاژ ذخیره‌سازی انرژی موتور نامی

-ولتاژ بسته شدن نامی

-ولتاژ باز نامی

-سطح عایق رتبه ای: ولتاژ تحمل فرکانس توان نامی / 1 دقیقه و ولتاژ مقاومت در برابر ضربه رعد و برق نامی: باید الزامات استانداردهایی مانند GB/T 11022 را برآورده کند و با عایق سیستم سازگار باشد.

B. آیا الزاماتی در مورد عمر سرویس VCB دارید؟

-عمر سرویس: عمر مکانیکی vcb ولتاژ پایین و ولتاژ متوسط ​​معمولاً به 10000 تا 20000 سیکل نیاز دارد، عمر سرویس vcb ولتاژ بالا ساخت XDTZ می‌تواند تا 30000 سیکل بیشتر باشد.

-توالی عملیات رتبه‌بندی شده: معمولاً: O-0.3s-CO-180s-CO.

-زمان باز کردن/بستن و سرعت باز/بستن: اینها داده های فنی مکانیکی مهمی هستند که عملکرد قطع کننده مدار شکن را تضمین می کنند.

د. نوع مکانیسم عامل: مکانیزم فنری یا مکانیزم آهنربای دائم؟

آیا تفاوت های مکانیزم فنری و مکانیزم آهنربای دائمی را می دانید؟

مکانیزم فنر کاملاً مکانیکی است، نیازی به شارژ نیست و عمر مفید آن می تواند کوتاه تر از مکانیسم آهنربای دائمی باشد.

سپس مکانیسم آهنربای دائمی نیاز به شارژ دارد و در مقایسه با کارکرد فنر از خدمات طولانی تری برخوردار است.

E. همچنین ملاحظات مهم دیگری مانند اعمال شرایط محیطی وجود دارد:

- دما

- ارتفاع از سطح دریا

- رطوبت نسبی

- بخار اشباع شده

- شدت زلزله

در اینجا جداول انتخاب VCB 10Kv و 24 kV از XDTZ آمده است:

جدول انتخاب 10 کیلوولت VCB

جدول انتخاب 24 کیلوولت VCB

2-نحوه انتخاب تابلو برق:

Switchgear مجموعه کاملی از تجهیزات است که کلیدهای مدار، جداکننده ها، ترانسفورماتورهای ابزار، دستگاه های محافظ و غیره را یکپارچه می کند.

در زیر برخی از اصول اولیه وجود دارد که به شما کمک می کند تابلو برق را انتخاب کنید

A. انتخاب نوع

بر اساس نمودار سیم کشی اصلی / ساختار / محیط عایق انتخاب کنید

ب. پارامترهای فنی

پارامترهای رتبه بندی، طبقه بندی قوس داخلی (IAC)، درجه حفاظت (کد IP)، فاصله خزش و فاصله عایق هوا.

ج. الزامات بیرونی و محیطی

ابعاد و چیدمان، کانال‌های کاهش فشار و شرایط محیطی: ارتفاع، دمای محیط، رطوبت، سطح آلودگی و غیره.

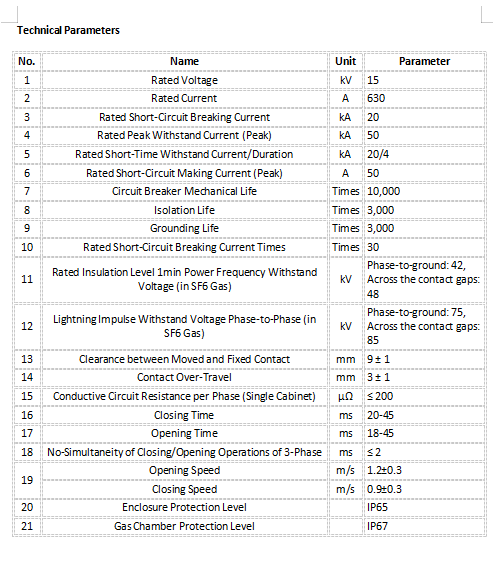

در اینجا مرجع انتخاب DXG-12 از XDTZ است:
